智能照明技术 DALI 介绍(一)

现在的LED智能照明行业如火如荼，大大小小数不清的厂家做着下游各种类型的产品，对于它也有各种说法，不管怎么样这个是大势所趋。借助LED发展的力气，DALI，DMX，DSI...等诸多照明控制的协议也有了新的机会。

 关于这方面资料大部分只是介绍方面，缺少实际的有力度的资料。缺少全方位介绍。现在以工作中的一些了解与掌握做一些DALI的记录。

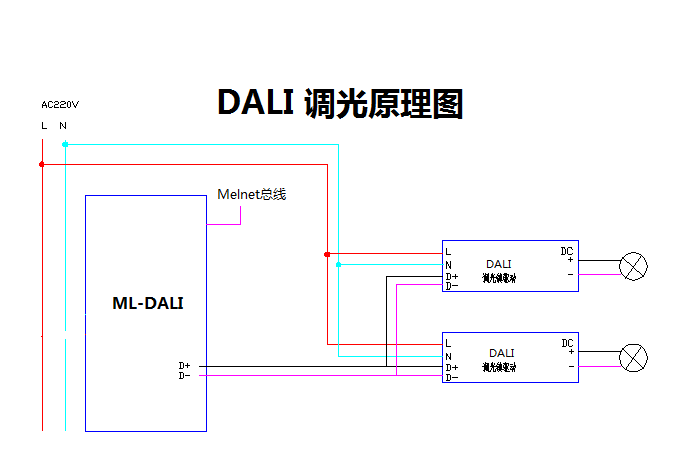

  DALI 全称（Digital Addressable Lighting Interface），数字可寻址灯光接口，国际标准IEC60929，最近做了扩充称为IEC62386。DALI系统典型结构是主从结构，一个master（主机）最多可以寻找64个Slave（灯具驱动器），在初次安装时，使用master找到安装在DALI bus上的所有slave，在这个期间master发送寻找命令（IEC63386中有说明）完成寻找。master->slave命令顺序为正向命令（forward frame),slave-->master命令为反向命令（backward frame），采用位相编码方式(Manchester)，传输速度1200bps，在forward frame数据结构是1开始位+8bit地址+8bit命令+2个停止位,地址意思就是各个灯具驱动器的地址（0～63），命令包括ON/OFF/Dim UP/Dim down... 。DALI不同于其他的协议就是其存在backward frame,其可以返回各个灯具驱动器的工作状态，故障，版本信息。

DALI存在的意义：

如果在一个工厂里，一层厂房有3个不同的工作区，总共有60个灯具，每个工作区有20个灯具，为了控制不同的区域，需要单独布置，布线，在进大门处安装开关，本想用3个开关简单的控制3个区域照明，考虑开关电流容量问题分配每10个灯具一个开关控制，这样就需要6个开关。这样需要6条电路布线，如果工作的区域更多，布置的工作量，需要的开关就更多。带来的问题就是开关多的不容易控制，搞不清楚那个开关控制什么。当需要改动划分工作区域需要重新布线，还有比如白天灯具只需要50%的亮度，中午下班时忘记关灯，等能效问题。

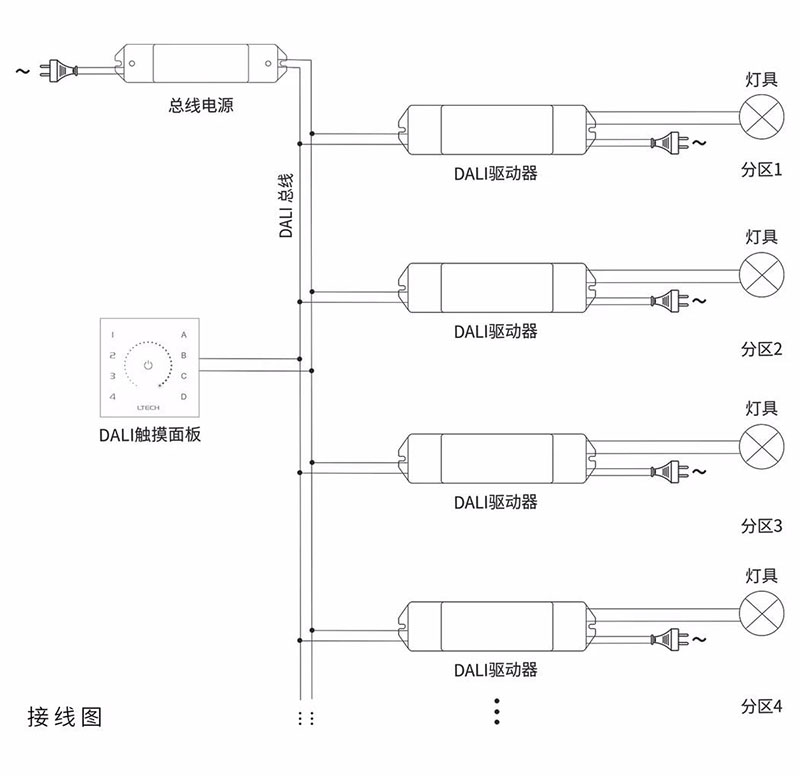

同样的环境，如果使用DALI协议的灯具构成智能照明系统，情况就不同了。所有的灯具统一布置AC线，布置DALI信号线，不需要为不同的区域单独布线。通过master轻松的划分工作区域（Group），安装DALI group控制器（DALI GC）控制ON/OFF/Dim Up/Dim down，可以在光线充足时调光在20% ，安装DALI定时器可以设置在什么时候ON/OFF。如果照明区域方式改变，只需要通过Master重新划分区域(Group)，花1分钟设置 DALI group，让其控制新划分出来的区域（Group）。方便，快捷，节约，我想这就是智能照明存在的意义。

什么是地址，组（Group）：

上面用一个例子介绍DALI实际使用情况，中间多次提到组（Group）,可能你没有明白，在说Group之前先说说DALI的地址。比如一个老板（相当于master）经营一个有64个房间（相当于slave）的旅馆（DALI 系统），在旅馆装修时需要将各个房间编号方便今后管理。这个编号就是DALI系统中的地址，编号的确定由master分配，这个地址是软件分配的，不同于DMX的硬件地址。 老板计划一层包含20个房间（1 Group 包含 20个slave），共4层。每一层需要一个管理员（相当于DALI group控制器）。Group概念清楚后知道了Group1有20个 Slave，通过group controller 对Group1 进行on/off控制 ,group 1里面的20个slave将会同时on/off。其他 group 以此类推.

master:用于工程安装，调试。

slave: 各种符号DALI协议的灯具，驱动器，Relay uint，DALI 2 0-10V。

controller：group control，scene control，mode control，IR remote。

DALI PS:对DALI bus供电。Typ16.0V 250mA。
