智能照明TRIAC调光器(正向相位控制调光器) 的工作原理

发布时间:2015-04-14    查看: 3240 次

关键词: 智能照明

智能照明TRIAC调光器(正向相位控制调光器) 的工作原理

本文引用地址:http://www.eepw.com.cn/article/181037.htm

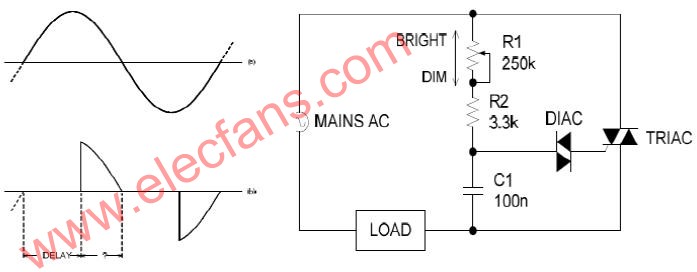

将R1、R2 及C1 连接一起的RC 电路可以令 器延迟启动,直至C1 的电压
上升至触及交流二极管(Diac) 的触发点电压。
电位计的电阻越高(滑动指针越向下滑移),启动延迟时间便越长。这样可缩短
调光器的“导通时间” 或缩小其“导通角”(θ)。
负载获得的平均供电便可减少。

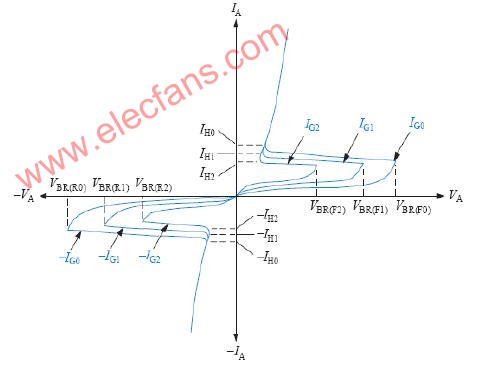

TRIAC 调光器的保持电流


必须不断提供保持电流(IH),以确保电路经常处于“导通”状态
